Android phone as Night Vision
| EN | BG |
| That project come to my mind actually from.. nowhere. Once I bought my new Samsung Xcover 3 and discover it support OTG I test it with USB flsh drive and hey - IT WORKED! What next? Why not to try USB camera. For that you need to know few things: 1. your USB camera need to be USB video class or UVC compatible (one list list here: https://en.wikipedia.org/wiki/List_of_USB_video_class_devices) 2. power consumption to be low and voltage to be 5 3. android phone must support USB OTG and USB Devices not only flash memory 4. right software In my case the phone support all what is required, my cameras support all what is required, and was easy to find right software. Both of my tests was successful. Once with Logitech Webcam C300 (V-U0004) PN: 860-000184 and second with ebay USB endoscope mini camera. And because I`ve had one 3W IR torch what I bought for other project, I thought to myself: why not to try Night Vision Idea. | Всъщност този проект цъфна изневиделица. Купувайки моя нов Samsung Xcover 3 открих че подържа OTG и го пробвах с USB флашка и - Я, работи! Какво друго? Защо не опшитам с USB камера. За целта трябва да знете няколко неща: 1. USB камерата трябва да е USB video class или UVC съвместима (един от листингите: https://en.wikipedia.org/wiki/List_of_USB_video_class_devices) 2. консумацията на ток трябва да е минимална и камерата да е 5 волтова 3. android телефонът трябва да подържа USB OTG и USB устройства а не само флаш памети 4. подходящ софтуер В моя случай телефонът подържаше всичко необходимо, камерата отговаряше на условията, и бе лесно с намирането на правилната програма. И двата направени теста бяха успешни. Един с Logitech Webcam C300 (V-U0004) PN: 860-000184 а втори с ендоскопска мини камера от ибей. И тъй като имамфенерче от 3 вата с инфрачервен диод закупено за друг проект, си рекох: защо да не опитам Уред за нощно виждане. |

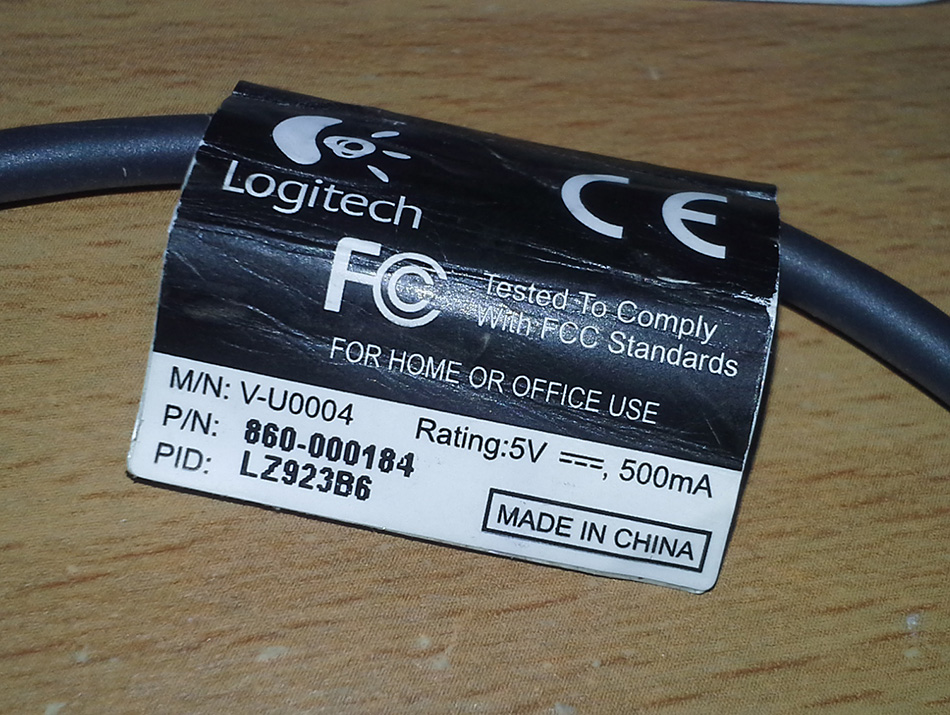

| And here it is: Suitable camera: check | И ето началото: съвместима камера - отметнато |

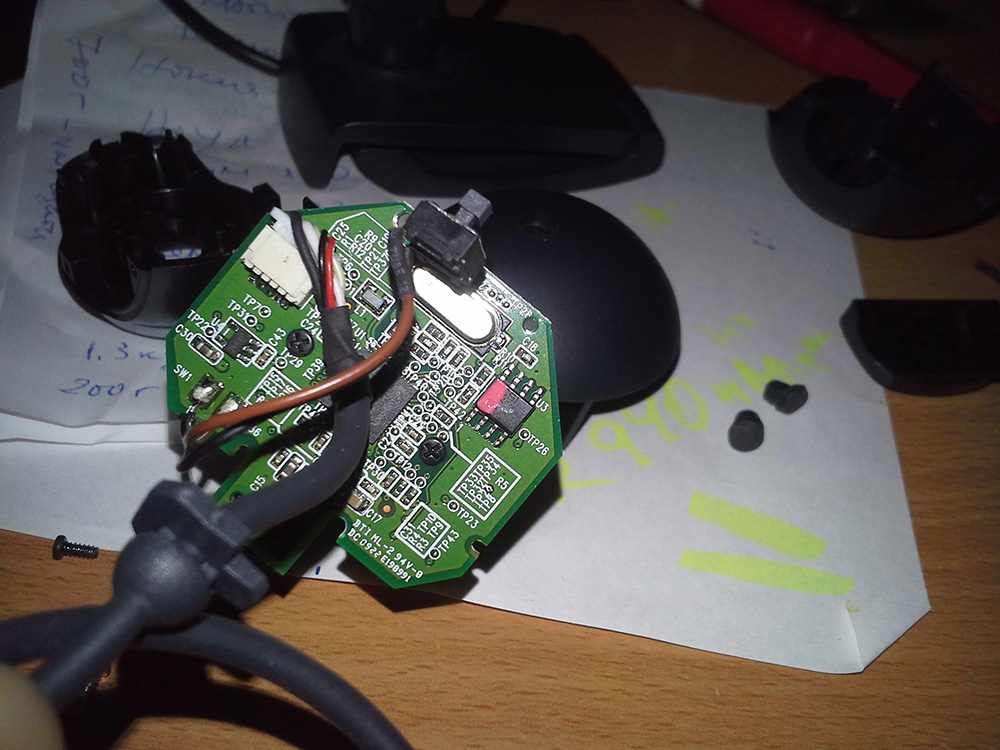

| breaking apart: check | почупване на части - отметнато |

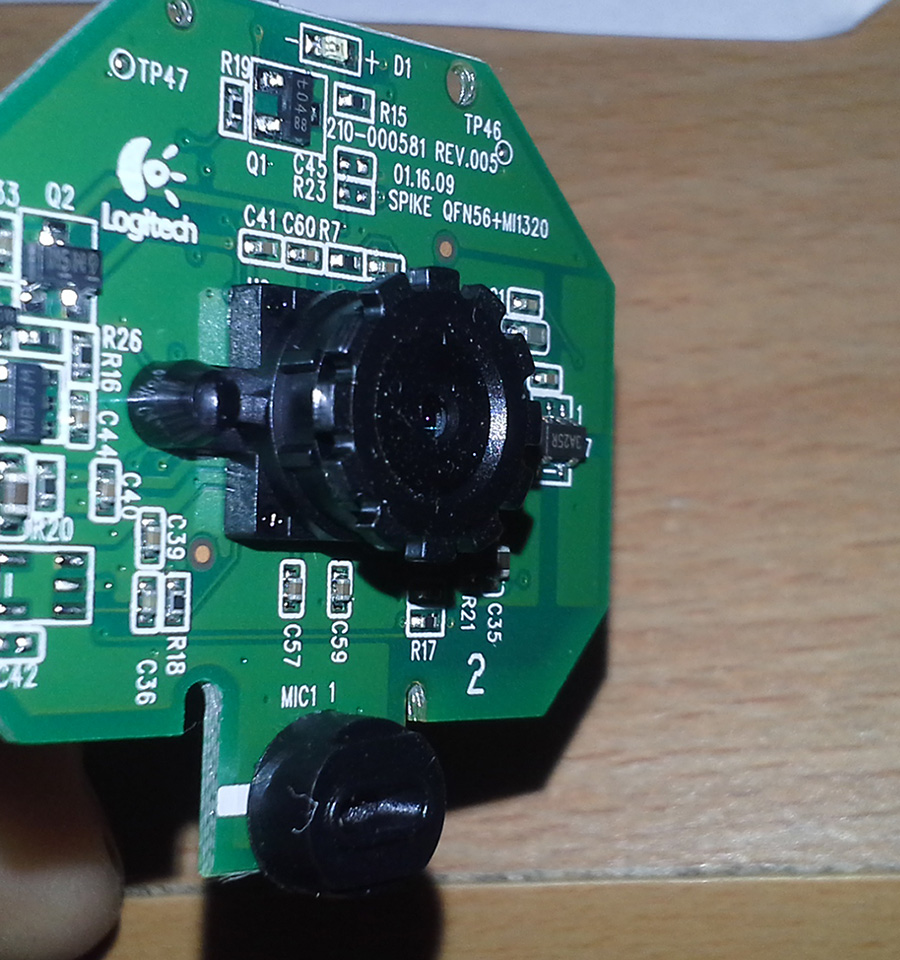

| Lenses that need to be opened(just unscrew) | обектив който трябва да бъде свален(развит просто) |

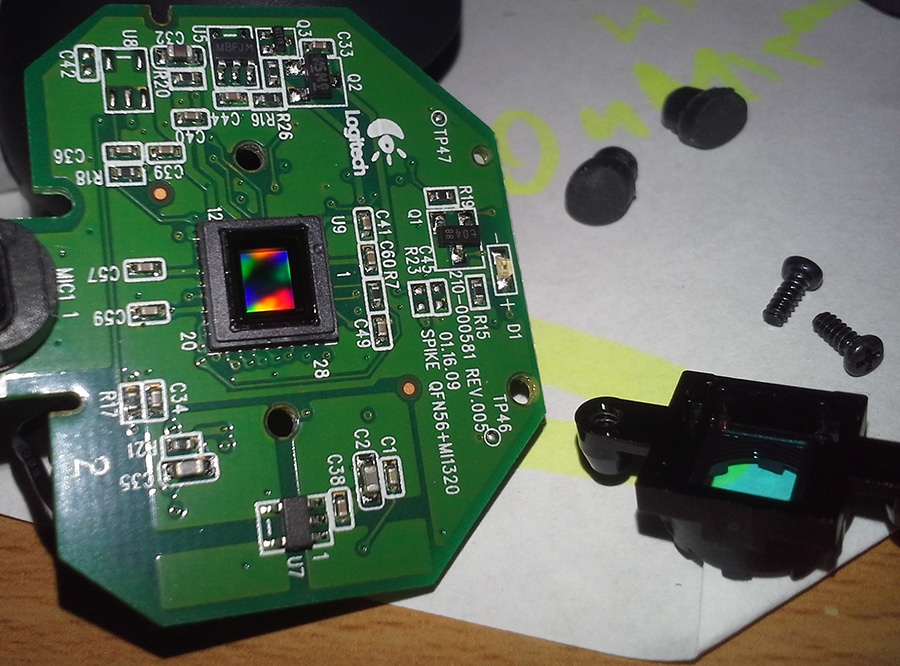

| Once removed, you see the IR filter on plastic frame | веднъж свален се вижда ИЧ филтър в пластмасова рамка |

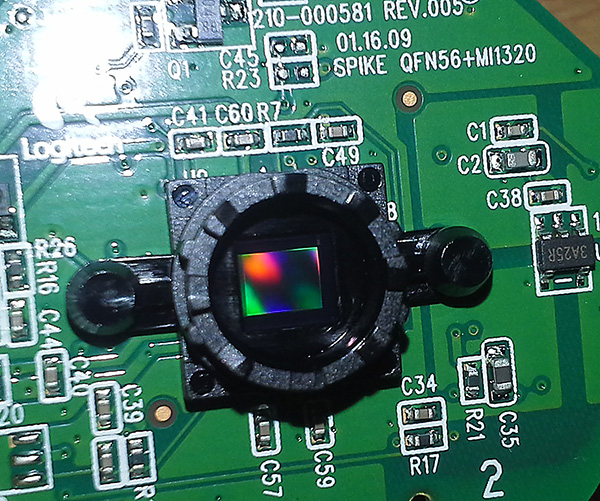

| Separated filter from sensor | отделен филтър от сензора |

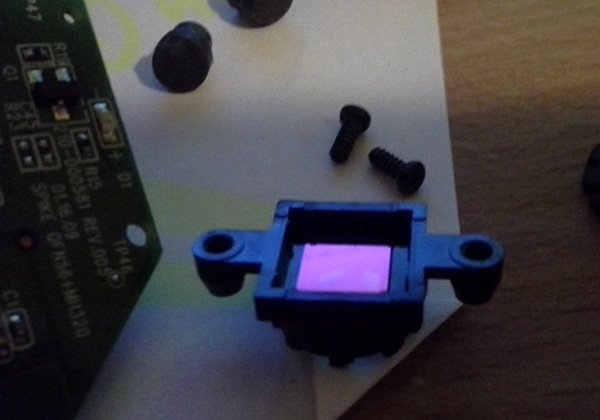

| That violet glass must be removed | това виолетово стъкло трябва да бъде премахнато |
| When you remove the glass mount mount all parts back . | Когато махнете стъклото събирате всичко обратно. |

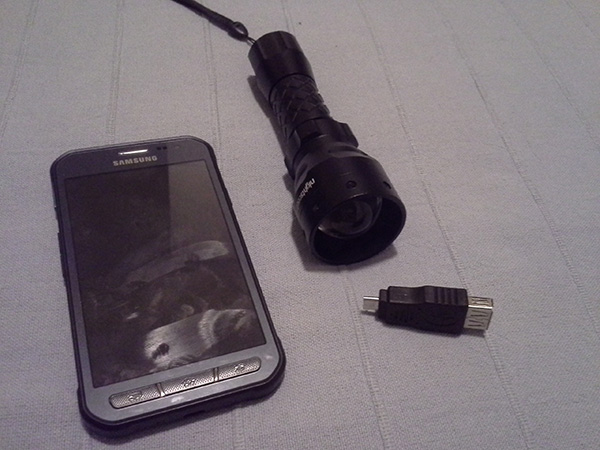

| Phone, USB OTG connector, IR torch | Teлефон, преходник, ИЧ фенер |

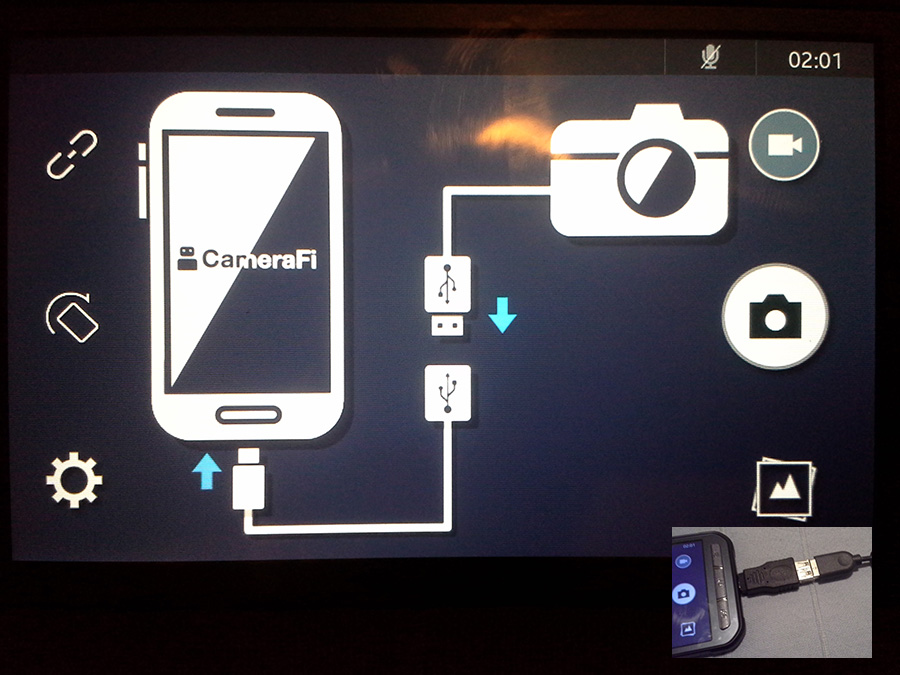

Right software
| And here it goes. Enjoy! | И те така. Успех! |
