Sunday,15-May-2016
Xantia Mk2 Instrument Panel Backlight Bluetooth controlled
BG Описано на български: тук
EN Hi,
In that topic will try to describe one idea for my Xantia instrument cluster back-light, but it can be used/set to any other car or to be used for other project as well.
Parts been used : WS2812B LEDs , Arduino Nano, HC-06 serial(with board) and some small electronic elements.
But before start any proper description, let me say that all credits goes to: josh.com Without his clean and simple code that will be bad going project, or lets say with Adafruit library it come little overweight.
Electrical diagram is like that:[Read More…]
Monday, 4-April-2016
VW Touran 2003 1.9TDI - Wiper motors fix / проблем с чистачки[решение]
| EN | BG |
| Well, the title is not exactly match of the real story, I did not fix the electronic in the motor, but hope when you get to the end of that article, you`ll be one idea more prepared what to check and expect if you get in that situation. Before even to begin will presume you have checked Fuses and Relays for some problem and we`re sure all that should work. So, the owner of the car get firstly passenger motor failure. Just to mention that here I speak for EU driving position not UK or JP. The diagnostic program(VCDS) pull the error and show it. Later on, that motor was replaced but quite soon after the wipers went dead again. And if you try look in group [9] you`ll get that: | Всъщност,заглавието е малко подвеждащо(нямам за цел да описвам оправяне на моторите) но се надявам в края на написаното да имате една идея горница какво да проверите в лучай на аналогичен проблем. Преди да започна с описанието предполагам, че сте проверили вече релета и бушони и е сигурно че от към този фронт нещата са наред. Собственикът на колата спомена първо е излизала грешка свързана с мотора на пасажерското място. Това отнасящо се към еропейските версии не UK, или Япония. Моторът е бил подменен с такъв от морга, но след това всякаква връзка с чистачките изчезнала, както и работещото им състояние. Тоест, останала да работи само задната. |
[Read More…]
Thursday,24-March-2016
VW Passat 3B6 1.9TDI PD - starting problem/проблем със запалването
| EN | BG |
| VW Passat 3B6 1.9TDI PD - and the story behind: Car have been used in the morning and few hours later starter motor kick but no respond from the engine. No start at all. In my case problem was that small filter on the bottom of the pump in the tank. | VW Passat 3B6 1.9TDI PD - и историята: колата е ползвана сутринта и няколко часа по-късно стартера върти,но никава реакция от мотора. В този случай, проблемът бе центката на подкачващата помпа |
[Read More…]
Saturday,13-February-2016
Audi 100 park - dash - number plate light problem
EN

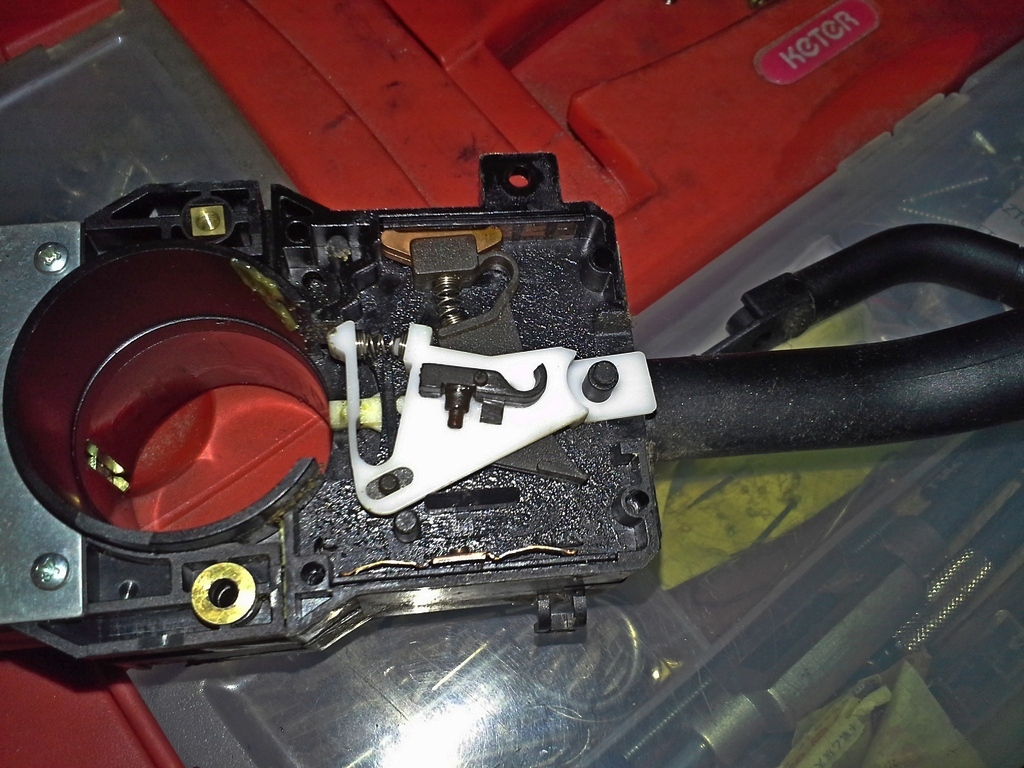

In this post, will expain about Audi 100, C4 model 1994. It lost park lights, number plate, dash backlight, and.. fog light.
All that was caused actually by single piece of plastic that cost perhaps no more than 0.20e. As you can guess is not for sale separate.
Saturday,21-November-2015
KENWOOD car player - control from steering wheel
EN
Hi there,
That DIY is dedicated to Kenwood KDC-6051U or how to use your steering wheel audio control buttons to take control over it.
Based on specs, the unit should accept commands on cable. That sound great, but there is bad news also - there isn`t any info about the protocol used(or at least I can`t find one). On the market there are products(of course from KENWOOD is the first option) that read your steering controls and put necessary codes to the unit. That cost about 60e for the box and 25e for cable in KENOOWD one, and little less for the other brands. That is quite a lot if the whole unit cost 170e.
From what I check on that “communication” cable constantly come +5V. There is no action if I tight it to pot and try different resistance. Well, obviously is not PIONEER/SONY way. My shot in the dark is that they use single wire protocol by pulling to GND that line in certain amount of time to generate start - 0 / 1 - end sequences, but to be sure I have to buy one ready and to check what is doing so it isn`t how will be for now.
[Read More…]
Sunday,27-September-2015
Peugeot 406 / Xantia window buttons / бутони ел прозорец
| EN | BG |
| Do you have trouble sometimes with your Peugeot 406 electrical windows? Slow going up, or do not go at all? The reason is in the button contacts. Of course you can take the motor out, to clean and grease it. And also to take some care for the window rail to be smooth the movement. With small crew driver pull out the button. Then, carefully take out that gray cover and do not loose the pin. With small pliers take out the spring contact and with file or emery paper clean them. Then fit all in reverse order. Keep in mind that the passenger window power pass via driver`s side button. Take little time and clean all. Is much better. | Имали ли сте проблеми с ел. прозорците на Вашето Пежо 406? Бавно и мудно вдигане, или понякога дори да отказват. Причината се намира в патина/нагар по контактите на бутончетата. С малка/ки отверки се изваждат бутончетата и внимателно се отваря сивото капаченце.Просто внимавайте да не загубите малкото пластмасово "чепче" което реално натиска. С малки, подходящи клещички изваждате подвижната пластинка и с шткурка/пиличка зачиствате. След това се сглабя по обратен ред. Ако желаете все пак, можете и да подобрите работата на мотора и механизмът чрез почистване и смазване. Също така, имайте предвид че захранването за пасажерската предна врата минава през бутона на шофьорската врата. |
VW Touran rear wiper motor / мотор задна чистачка
| EN | BG |
| Have you wander why the heck your touran rear wiper doesn`t work or work strange. Here is the solution: Open your rear door trim(if it has one) and take the motor out. Then remove the screws keeping the cover and very gently separate it from the main body part. After that with some copper/plastic or metal pipe "kick" out the axle out. Why with pipe? Because in that model, and perhaps not only that, the end of that arm rotating axis is shaped as thin pipe. To provide cleaning liquid for the wiper. Id you hummer it straight you`ll brake it down. So, with hexagon bit from key set, or pipe you`ll hit on the cone part where the arm lock. After that clean every part, add new grease, and with emery paper remove the rust on that very spot visible on the picture. Assemble it in reverse way and you`ll get few years of good use. And watch out for the rubber seals. | Чудели ли сте се защо подяволите на вашият тоуран задната чистачка е бавна, запъва или гори бушоните. Ето и решението: Махате кората(ако има такава) на вратата след което сваляте моторчето и го разглабяте. Отделяте внимателно капачето(там са четките). От там тялото с оста почиствате. Самата ос за да извадите с пластмасова тръбичка(или с каквото намерите за добре) чукнете по конусната част където ляга рамото на чистачката а не директно по върха, тъй като там е тръбичка и ще я повредите. След което смазвате, както и внимателно с шткурка зачистване зоната с ръжда. Събирате по обратен ред и си спестявате закупуване на частта за няколко години напред. Внимавайте за гументи О-пръстенчета |
Thursday,14-May-2015
Punto mk2 188 ignition key switch ON/OFF radio
| EN | BG |
| How to make the ignition key to switch off the power to the radio | Как да направим контактния ключ да гаси касетофона[/b] |
| My friend`s punto got after market stereo but problem arise. Even switching off from the ignition key it was still with power on. I check some electrical diagrams and found that below: | Приятел реши да смени касетофона на своето пунто 2 но се появи проблем - дори при изваден ключ, касетофона си остава включен. Порових малко за схема и намерих тази посочена по-долу: |
| As you can see the power supply and memory support supply are connected on same red-white wire - pin 4. The original unit has on/off control via blue-yellow cable pin 3. I cut the power cable on pin 7 and use micro relay(found in ebay) as switch, controlled by the pin 3 wire. | Както се вижда от схемата, паметта и захранването взимат 12 волта от един и същ червен-бял кабел на пин 4. При оригиналното радио, изключването от контактния ключ се извършва чрез син-жълт кабел на пин 3. Просто срязах кабела към пин 7, и ползвам микро реленце(от ибей) като ключ управлявано от пин 3 |
Monday,23-March-2015
Quiet relay
| EN | BG |
| The story: friend`s bike needed new hazard lights, in the possible easy way. Found the base diagram with 555 in internet and modify it. 1k and 470k are the timer "creating". Feel free to use if need | Teoрията: на приятел мотоциклета има нужда от нови мигачи. По възможно най-лесният начин. Намерих подобна проста диаграмка с 555 таймер и модифицирах. Ако ви трябва ползвайте на воля. |
Sunday,18-January-2015
Fiat Stilo Steering Rack / Рейка
| EN | BG |
| Needed tools: --------------- - keys - MoSo4 spray or some other with acid and oil for easy take loose rust screws(or coca cola ) - jack and tripods for support the car - some beers to keep the mood - aspirin for after repair because you'll hit yourself at least one time - chewing gum, just to prevent loud swearing | Инструменти - ключове - MoSo4 спрей или подобен за лесно развиване - крик и стойки |
[Read More…]
